De sleutelrol en selectiepunten van schroefdraadkleppen in industriële vloeistofsystemen

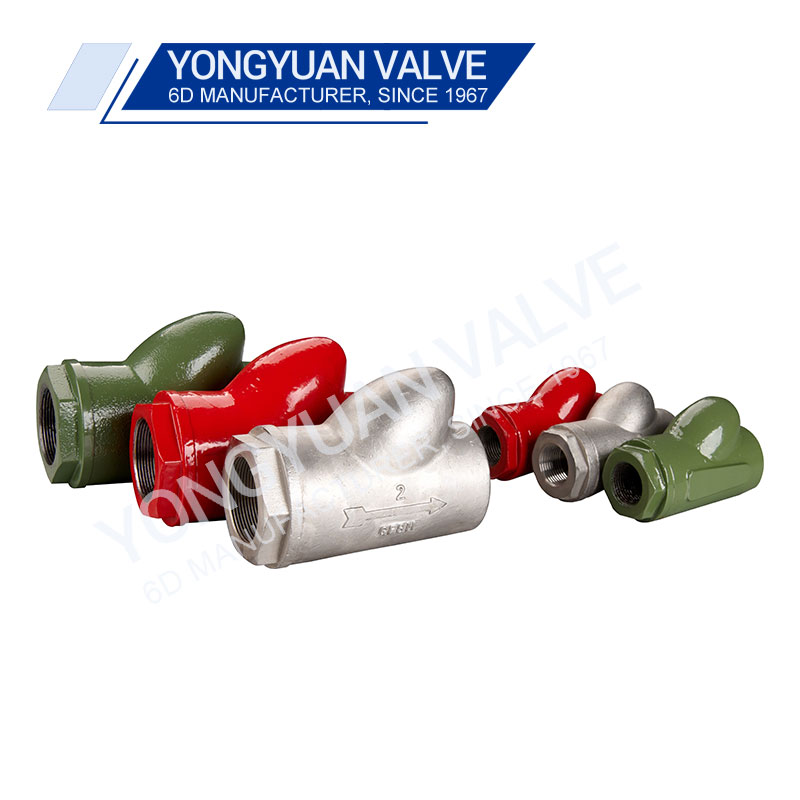

Op industriële gebieden zoals aardolie, chemische industrie en elektrische stroom, beïnvloeden de veiligheid en stabiliteit van vloeistoftransportsystemen de productie -efficiëntie en de levensduur van de apparatuur rechtstreeks. Als een onmisbare "eenrichtingscontrolepunt" in het pijplijnsysteem, deschroefdraadklepis het voorkeurscontrolelement geworden voor kleine en middelgrote pijpleidingen vanwege de compacte structuur, betrouwbare afdichting en handige installatiekarakteristieken. Dit artikel bespreekt de technische voordelen en de industriële ervaring in selectie in combinatie met daadwerkelijke applicatiescenario's.

Engineeringwaarde van ontwerpen met schroefdraad

Vergeleken met traditionele flens -kolven, verminderen schroefdraadverbindingen (NPT, BSPT en andere normen) de vereisten voor de installatieruimte aanzienlijk en zijn ze met name geschikt voor pijpleidingsystemen met dichte gangen of ingebed in apparatuur. Een technische transformatiecase van een raffinaderij toont aan dat in stoomherstelpijpleidingen onder DN80 het gebruik van schroefdraadkleppen de installatietijd met 40%verkort en het risico op lekkage wordt vermeden dat wordt veroorzaakt door ongelijke boutstress die veel voorkomt in flensverbindingen. Er moet echter worden opgemerkt dat de kleplichamen met schroefdraad kunnen lijden aan draadslijtage in frequente demontagescenario's. Het wordt aanbevolen om levende gewrichten in buissecties te gebruiken met een hoge onderhoudsfrequentie.

Selectie van het type controlemechanisme

1. Swingtype: de klepschijf is een scharnierende structuur, die kan worden geopend onder lage drukverschil en geschikt is voor media met hoge viscositeit (zoals zware olie). Toen een chemische plant een schroefklep met schroefdraad in een resterende olietransportlijn gebruikte, bleek dat wanneer het medium meer dan 3% vaste deeltjes bevatte, een klepschijfbegrendeler nodig was om te voorkomen dat het slinger overdreven het afdichtoppervlak beïnvloedde.

2. Spring-geassisteerd type: Snelle sluiting wordt bereikt door de veer vooraf te verdichten, die het fenomeen van de waterhamer effectief kan elimineren. Bij de transformatie van het watervoorzieningssysteem van een elektriciteitscentrale, na het vervangen van de gewone liftklep door een spring-geassisteerde schroefklep, werd de piekdrukfluctuatie toen de pomp werd uitgeschakeld met 62%verminderd.

Industriële lessen over materiaalaanpassingsvermogen

● Lage temperatuurcondities: een LNG -project gebruikte ooit een 304 -kleplichaam dat barstte onder een omgeving van -196 ℃. Later werd het vervangen door een diepgekeerd behandeld 316L-materiaal met een PTFE-afdichtingsring en de bedrijfscyclus werd uitgebreid tot meer dan 5 jaar.

● Corrosieve omgeving: in de chloor-alkali-industrie heeft de combinatie van Hastelloy C276-kleplichaam en harde verchroomde klepstam een ​​levensduur drie keer langer dan die van gewone duplex stalen kleppen. Hoewel de initiële kosten met 35%stijgen, dalen de gemiddelde jaarlijkse onderhoudskosten met 58%.

Praktische wijsheid van installatie en onderhoud

1. Identificatie van de stroomrichting: een voedselfabriek veroorzaakte ooit de terugstroombesmetting van de gistingstank door werknemers die kleppen in omgekeerde wijze installeerden. Later werd het systeem "tweekleurige stroomrichting pijl + installatieacceptatie foto" geïmplementeerd om dergelijke problemen volledig op te lossen.

2. Online monitoring: in velden met veel aanvraag zoals kernenergie kunnen intelligente schroefkleppen met sensorinterfaces worden geselecteerd om de openings- en slotstatus van de klepschijf in realtime te controleren en kunnen gegevens worden verbonden met het DCS-systeem om voorspellend onderhoud te bereiken.

De selectie vanDraadkleppen met schroefdraadis geen eenvoudige parametervergelijking, maar vereist een uitgebreide overweging van gemiddelde kenmerken, systeemdynamiekgedrag en volledige levenscycluskosten. Het wordt aanbevolen om een ​​"klepfoutmodusbibliotheek" op te zetten om typische faalgevallen te verzamelen, zoals afdichtingsoppervlak erosie en veervermoeidheid, en een selectiebeslissingsboom te vormen die exclusief is voor de onderneming. In de context van intelligente transformatie worden kleppen met geïntegreerde statusbewakingsfuncties de standaardconfiguratie van de volgende generatie industriële pijpleidingen.
